產 品 概 況：
6-S搖床是重力選礦的主要設備之一，它廣泛應用于選別鎢、錫、鉭、鈮、金和其他稀有金屬和貴金屬礦。可用于粗選、精選、掃選等不同作業，選別粗砂(2-0.5mm)、細砂(0.5-0.074mm)、礦泥(-0.074)等不同粒級。也可用于選別鐵、錳礦石和煤。當處理鎢、錫等礦石時，搖床的有效回收粒度范圍為2-0.22毫米。

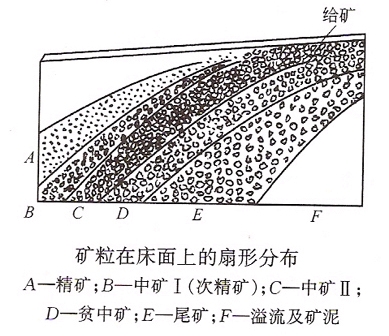

搖床的選礦過程是在具有復條的傾斜床面上進行的，礦粒群從床面上角的給礦槽送入，同時由給水槽供給橫向沖洗水，于是礦粒在重力，橫向流水沖力，床面作往復不對稱運動所產生的慣性和摩擦力的作用下，按比重和粒度分層，并沿床面作縱向運動和沿傾斜床面作橫向運動。因此，比重和粒度不同的礦粒沿著各自的運動方向逐漸由A邊向B邊呈扇形流下，分別從精礦端和尾礦側的不同區排出，最后被分成精礦，中礦和尾礦。
6-s搖床具有富礦比高，選別效率高，看管容易，便于調節沖程。在改變橫向坡度和沖程是仍可保持床面運行平衡，彈簧放置在箱體內，結構緊湊，且能依次得出最終精礦和最終尾礦。
產 品 結 構 及 材 質：

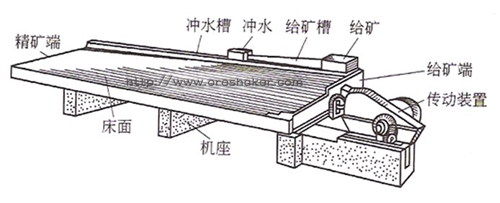

本搖床主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成。
床面的縱向往復運動是通過曲柄連桿式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉，搖桿隨之作上、下運動，搖桿向下運動時，肘板推動后軸和往復桿向后移動，彈簧受到壓縮。床面是通過聯動座和往復桿相連的，所以此時亦使床面作后退運動，當搖桿向上運動時，由于受到彈簧的伸張力推動，床面隨之向前運動。
床面向前運動期間，肘板間的夾角是由大向小變化，肘板端點的水平移動速度則由小向大變化。故床面的前進運動即由慢而快，反之在床面后退時，則由快而慢從而造成了等差運動，這樣可保證床面上的物料向前運動，并進行按比重分選。
床面外形呈直角梯形，在木制框架內，木板沿斜向(與軸線交角45度)拼成平面。床面分漆灰刻槽床面及橡膠床面兩種。漆灰刻槽床面用于選別細泥，橡膠床面則用于選別粗礦。用于選取細泥的搖床面沿縱向有0.5度左右的向下傾斜，用于選別粗砂的搖床則在縱向有1-2度的傾斜，在精礦端抬高?？v向坡度的大小借支撐機構上的螺栓調節。

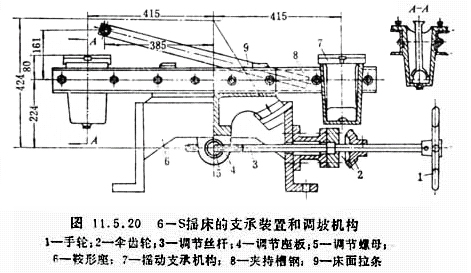

床面用搖動支撐支承在調坡機構上。搖動支撐使床面在垂直平面內作弧線起伏的前后往復運動。搖動支撐用槽鋼固定在調節座板上，當用手輪通過調節絲桿使調節座板在鞍形座上回轉時，即可調節床面傾角。
產 品 應 用 范 圍：
6-S搖床是重力選礦的主要設備之一，它廣泛應用于選別鎢、錫、鉭、鈮、金和其他稀有金屬和貴金屬礦?？捎糜诖诌x、精選、掃選等不同作業，選別粗砂(2-0.5mm)、細砂(0.5-0.074mm)、礦泥(-0.074)等不同粒級。也可用于選別鐵、錳礦石和煤。當處理鎢、錫等礦石時，搖床的有效回收粒度范圍為2-0.22毫米。
產 品 規 格 及 技 術 參 數：
|
名 稱
|
單 位
|
粗礦床面
|
細砂床面
|
礦泥床面
|
|
床
面
尺
寸
|
長度
|
mm
|
4500
|
4500
|
4500
|
|
傳動端寬
|
mm
|
1830
|
1830
|
1830
|
|
精礦端寬
|
mm
|
1530
|
1530
|
1530
|
|
最大給礦粒度
|
mm
|
2
|
0.5
|
0.15
|
|
給礦量
|
t/d
|
30-60
|
10-20
|
15-25
|
|
給礦濃度
|
%
|
25-30
|
20-25
|
15-25
|
|
|
mm
|
16-22
|
11-16
|
8-16
|
|
頻率
|
f
|
45-48
|
18-53
|
50-57
|
|
床面清洗水量
|
t/d
|
80-150
|
30-60
|
10-17
|
|
床面橫向坡度
|
度
|
2°30-4°30
|
1°30-3°30
|
1°-2°
|
|
床面縱向坡度
|
度
|
1.4
|
0.92
|
-----
|
|
床面尖夾角
|
度
|
32°-42°
|
40°
|
42°
|
|
選礦面積
|
立方米
|
7.6
|
7.6
|
7.6
|
|
床面長度比
|
|
2.6
|
2.6
|
2.6
|
|
床面斷面形狀
|
|
矩形
|
鋸齒型
|
三角形
|
|
電機功率
|
KW
|
1.1
|
|
1.1
|
|
傳動機構
|
|
偏心連桿機構
|
根據產品的基礎可分為以下三種類型：
 |
 |
 |

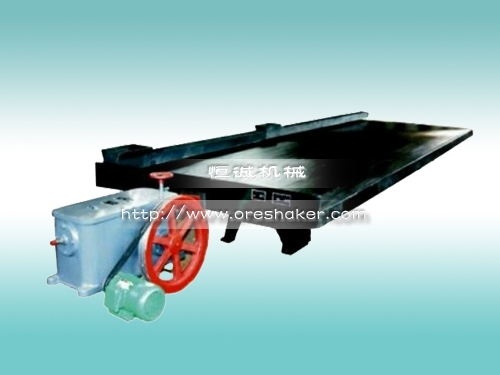

| 固定式搖床（無槽鋼底座） |

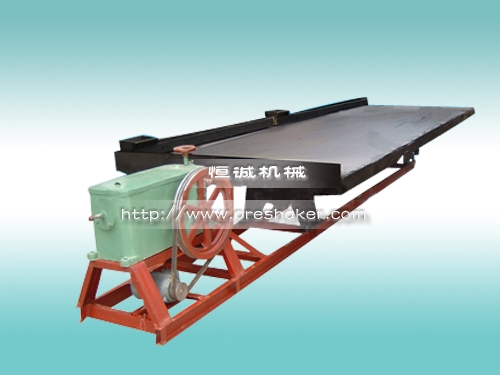

小槽鋼搖床 （小槽鋼底座） |

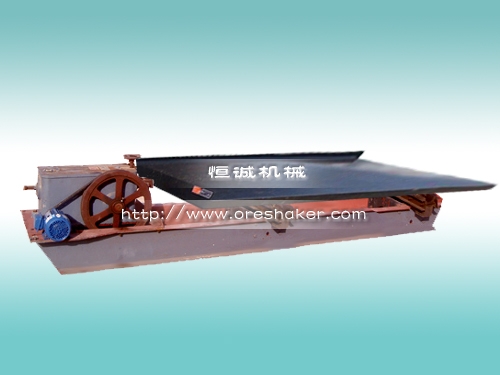

大槽鋼搖床（大槽鋼底座） |
我廠經江西省石城縣質量技術監督局頒發“企業產品執行標準證書”，執行企業標準號為：a/skx0401、0402、0404、0405、0406、0407、0408號。
管理規范、制度嚴密。本廠設立有產品質量，技術部，專門負責產品工藝設計；質量檢驗部：負責產品生產、出廠質量檢驗把關；售后服務部：負責產品安裝調試使用。維修等技術支持；監督投訴部：負責產品質量投訴，投訴電話：15879720520。
