產品概況：
鋸齒波跳汰機是我廠與科研單位合作開發的節能高效新產品，它是重力選礦的關鍵設備。由于它處理能力大，選別粒度范圍廣，回收率高，效果好，故廣泛應用于選別砂金、錫、鎢、鉛、鋅、銻、錳、金剛石、鐵礦等有色冶金礦山和采金船上。而此類產品中的JT4-2、JT1.5-2型鋸齒波大顆粒跳汰機，給礦最大粒度可達30MM，采用篩上篩下排礦。應用于重晶石礦、錳礦、鐵礦等礦石的選礦，更具有給礦粒度范圍寬，篩下補給水量顯著減少等優點。
跳汰機選礦是重力選礦的主要方法之一，工藝特點是：被選的礦石連續給到跳汰室的篩板上，形成厚的物料層。通過篩板周期地鼓入上升水流，使床層升起松散，接著水流下降（或停止上升）。在這一過程中，密度不同的顆粒發生相對轉移，重礦物進入下層，輕礦物轉入上層，分別排出后即得精礦和尾礦。本產品由原地礦部唯一指定企業生產，執行行業標準。
鋸齒波跳汰機區別在于：跳汰脈動曲線為鋸齒波形，上升水流快而下降水流慢，床層被整體抬起又緩慢下落，有效松散時間長，可大幅度地提高單位篩面的處理能力，降低粒度回收下限，并大量節省篩下補加水。與正弦波跳汰機進行工業試驗對比，踞齒波跳汰機回收率提高Sn:3.01%, WO3:5.5%, Pb:1.63%, Zn:2.04%,耗水量減小30-75%。
礦石中待分離的礦物密度差越大，入選料度范圍越寬，對于含金砂礦，在給料粒度小于25 mm時，可以不分級入選，回收下限可達0.05 mm,對一般金屬礦石，實行分級入選，可有效地改善分選指標并提高設備的處理能力。
產品結構說明：

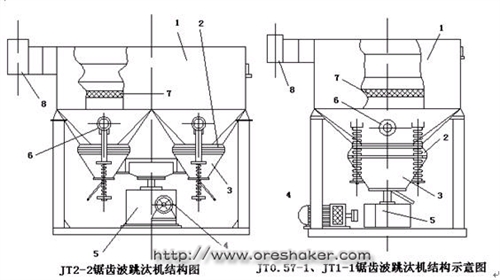

（1）鋸齒波跳汰機示意圖
1-選礦槽體部分； 2-橡膠隔膜部分； 3-錐斗部分； 4-電磁調速電機部分；
5-凸輪箱部分； 6-補給水管法蘭； 7-篩網； 8-給礦槽
（2）型式
鋸齒波跳汰機按補給水管法蘭的安裝位置分左、右式兩種。站在給礦槽端，向排礦口看，補給水管在左邊為左式，反之為右式。
（3）型號

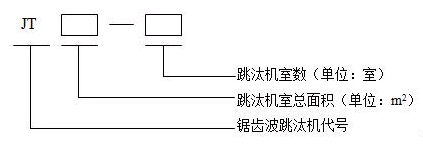

鋸齒波跳汰機型號以鋸齒波跳汰機、選礦室面積、室數代號等組成，其型號說明如下:
產品應用范圍：
鋸齒波跳汰選礦，除了很微細的物料外，幾乎可以處理各種粒度的礦物原料。工藝操作簡單，設備處理能力大，并可在一次選別中得到某種最終產品，因此，在生產中應用很廣泛。對于金屬礦石，是處理粗、中、細粒鐵礦錳礦的主要方法之一，并大量用于選別錫、鎢礦石、砂金、鉛、鋅、銻、錳、金剛石、鐵礦等有色冶金礦山和采金船上；跳汰法在處理含金，鉭鈮、鈦、鋯、鉻的原生礦石和砂石的選別亦能獲得良好效果。
產品規格及技術參數：
|
項目
參數
型號
|
跳汰室
|
隔膜
|
給礦粒度mm
|
篩下補給水量m3/
噸礦
|
補給水壓力
Mpa
|
處理量
t/h
|
電機
功率
kw
|
外形尺寸mm
|
重量
kg
|
備注
|
|
形狀
|
面積m2
|
沖程mm
|
沖次
次/min
|
|
JT0.57-1
|
梯形
|
0.57
|
（M12凸輪）8.5—12
（M17凸輪）10—17
（M21凸輪）12—21
|
80-180
|
<6
|
|
≥0.05
|
1.5-3
|
1.5
|
1550×780×1530
|
610
|
|
|
JT1-1
|
梯形
|
1.04
|
<10
|
2-3
|
2.5-5
|
2.2
|
2270×1110×1890
|
900
|
|
|
|
矩形
|
2.28
|
<10
|
2-4
|
5-10
|
3
|
3225×1550×2050
|
1640
|
|
|
JT3-1
|
梯形
|
3
|
12－30可調
|
50-125
|
<10
|
3-6
|
≥0.05
|
7.5-15
|
5.5
|
2745×2000×3030
|
3085
|
|
|
JT4-2
|
矩形
|
4
|
25－57五種凸輪可調
|
<25
|
4-8
|
8-20
|
7.5
|
4240×1990×2750
|
3098
|
大顆粒跳汰機
|
|
JT4-2A
|
矩形
|
4
|
25－57五種凸輪可調
|
<25
|
4-8
|
8-20
|
4×2
|
4240×1990×2750
|
3500
|
大顆粒跳汰機
雙傳動
|
|
JT5-2
|
梯形
|
4.86
|
12-30可調
|
<10
|
3-6
|
12-25
|
7.5
|
3600×2000×2600
|
4500
|
|
鋸齒波跳汰機發貨：
3.jpg) 發貨3.jpg)
鋸齒波跳汰機使用現場：
案例.jpg) 客戶看廠.jpg) 床層0.jpg)
我廠經江西省石城縣質量技術監督局頒發“企業產品執行標準證書”，執行企業標準號為：a/skx0401、0402、0404、0405、0406、0407、0408號。
管理規范、制度嚴密。本廠設立有產品質量，技術部，專門負責產品工藝設計；質量檢驗部：負責產品生產、出廠質量檢驗把關；售后服務部：負責產品安裝調試使用。維修等技術支持；監督投訴部：負責產品質量投訴，投訴電話：15879720520。
