產品概況:
物料在濕式磁選機中的分選過程大致為:漿體經過給料箱進入磁選機槽體以后,在噴水管噴出水(也稱吹散水)的作用下,呈松散狀態進入給料區;磁性顆粒在磁場力作用下,被吸在圓筒的表面上,隨圓筒一起向上移動;在移動過程中,由于磁系的極性交替,使得磁性顆粒成鏈地進行翻動(稱為磁翻或磁攪拌);在翻動過程中,夾雜在磁性顆粒中間的一部分非磁性顆粒被清除出去,這有利于提高磁性產物的質量。磁性顆粒隨圓筒轉到磁系邊緣磁場弱處,在沖洗水的作用下進入磁性產物槽中;非磁性顆粒和磁性很弱的顆粒,則在槽體內漿體流的作用下,通過底板上的孔流入非磁性產物管中。
產品特點是：采用計算機優化設計，磁路合理并嚴格選用高矯頑力，高剩磁的永磁體，確保磁性在長時間內不降低，保障用戶的長遠利益，整體結構可靠耐用。

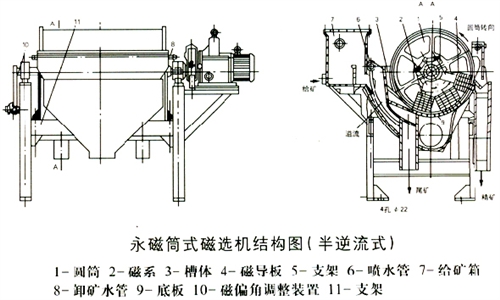

產品結構及原理:
磁選廠常用的槽體，以半逆流型最為普遍!

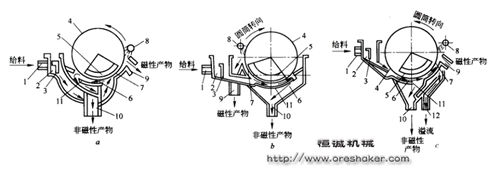

以上為三種類型磁選機底箱示意圖a-半逆流型;b-逆流型;c-順流型
1-給料管;2-給料箱;3-擋板;4-圓筒;5-磁系;6-掃選區;7-脫水區;8-沖洗水區;9-磁性產物管;10-非磁性產物管;11-底板;12-溢流管
半逆流型槽體如圖a所示。漿體從它的下方給到圓筒的下部,非磁性產物的移動方向和圓筒的旋轉方向相反,磁性產物的移動方向和圓筒旋轉方向相同。具有這種特點的槽體稱作半逆流型槽體。槽體靠近磁系的部位應用非導磁材料,其余可用普通鋼板制成,或用硬質塑料板制成。
逆流型磁選機的底箱結構如圖b所示。它的給料方向和圓筒旋轉方向或磁性產物的移動方向相反。漿體由給料箱直接進入到圓筒的磁系下方,非磁性顆粒和磁性很弱的顆粒從磁系右邊緣下方的底板上的孔排出,磁性顆粒隨圓筒逆著給料方向移動到磁性產物排出端,被排到磁性產物槽中。這種磁選機的適宜給料粒度為0.6~0mm,用在細粒強磁性物料的粗選和掃選作業。由于這種磁選機的磁性產物排出端距給料口較近,磁翻作用差,所以磁性產物質量不高,但是它的非磁性產物排出口距給料口較遠,漿體經過較長的選別區,增加了磁性顆粒被吸著的機會,另外兩種產物排出口間的距離遠,磁性顆粒混入非磁性產物中的可能性小,所以這種磁選機對磁性顆粒的回收率高。
順流型磁選機的底箱結構如圖1c所示。磁選機的給料方向和圓筒的旋轉方向或磁性產物的移動方向一致。漿體由給料箱直接給入到磁系下方,非磁性顆粒和磁性很弱的顆粒由圓筒下方兩底板之間的間隙排出,磁性顆粒被吸在圓筒表面上,隨圓筒一起旋轉到磁系的邊緣磁場較弱處排出。這種磁選機適用于粒度為0.6~0mm的粗粒強磁性物料的粗選和精選作業。
>>>>更多永磁筒式磁選機原理
產品應用范圍:
濕式逆流磁選機適用于礦山、選煤廠等單位，用于弱磁場濕式選別細顆粒的強磁性礦物，或者除去非磁性礦物中混雜的強磁性礦物。本設備具有選別過程穩定、容易控制，給礦濃度允許變化范圍大，富集比高、回收率高，占地面積小、耗水量少，結構簡單，處理量大，安裝簡易，操作方便，投資小見效快等優點。
產品規格及技術參數:
該機有三種槽體：半逆流槽（CTB）；順流槽（CTS）和逆流槽（CTN），分別適用于不同選別顆粒度及不同選別工藝的要求。強磁有9個等級從A---R級。
|
型號
|
圓筒尺寸
（筒徑×筒長）
|
筒表面磁感應
強度MT
|
處理能力
|
電機
功率
|
筒體
轉速
|
備注說明
|
|
磁極幾何中心值
|
掃選取平均值
|
最高磁感應強度
|
t/h
|
m3/h
|
|
CTS(N.B)-69
|
600*900
|
|
145
|
170
|
8-15
|
24
|
1.1
|
40
|
|
|
CTS(N.B)-612
|
600*1200
|
|
145
|
170
|
10-20
|
32
|
2.2
|
40
|
|
|
CTS(N.B)-618
|
600*1800
|
|
145
|
170
|
15-30
|
48
|
2.2
|
40
|
|
|
CTS(N.B)-712
|
750*1200
|
120
|
155
|
180
|
15-30
|
48
|
3
|
35
|
|
|
CTS(N.B)-718
|
750*1800
|
120
|
155
|
180
|
20-45
|
72
|
3
|
35
|
|
|
CTS(N.B)-918
|
900*1800
|
148
|
165
|
190
|
25-55
|
90
|
4
|
28
|
|
|
CTS(N.B)-924
|
900*2400
|
148
|
165
|
190
|
35-70
|
110
|
4
|
28
|
|
|
CTS(N.B)-1018
|
1050*1800
|
148
|
165
|
190
|
40-75
|
120
|
5.5
|
22
|
|
|
CTS(N.B)-1021
|
1050*2100
|
148
|
165
|
190
|
45-88
|
140
|
5.5
|
22
|
|
|
CTS(N.B)-1021
|
1050*2100
|
160
|
240
|
280
|
45-88
|
140
|
5.5
|
22
|
有左右式
|
|
CTS(N.B)-1024
|
1050*2400
|
148
|
165
|
190
|
52-100
|
160
|
5.5
|
22
|
|
|
CTS(N.B)-1024
|
1050*2400
|
160
|
240
|
280
|
52-100
|
160
|
5.5
|
22
|
有左右式
|
|
CTS(N.B)-1030
|
1050*3000
|
160
|
240
|
280
|
65-125
|
200
|
7.5
|
22
|
|
|
CTS(N.B)-1218
|
1200*1800
|
148
|
165
|
165
|
47-90
|
140
|
5.5
|
19
|
|
|
CTS(N.B)-1218
|
1200*1800
|
160
|
240
|
240
|
47-90
|
140
|
5.5
|
19
|
有左右式
|
|
CTS(N.B)-1224
|
1200*2400
|
148
|
165
|
165
|
82-120
|
192
|
7.5
|
19
|
|
|
CTS(N.B)-1224
|
1200*2400
|
160
|
240
|
240
|
82-120
|
192
|
7.5
|
19
|
有左右式
|
|
CTS(N.B)-1230
|
1200*3000
|
148
|
165
|
165
|
80-150
|
240
|
7.5
|
19
|
|
|
CTS(N.B)-1230
|
1200*3000
|
160
|
240
|
240
|
80-150
|
240
|
7.5
|
19
|
有左右式
|
|
CTS(N.B)-1530
|
1500*3000
|
180
|
240
|
240
|
90-170
|
270
|
11
|
14
|
|
|
CTS(N.B)-1540
|
1500*3000
|
180
|
240
|
240
|
115-220
|
350
|
11
|
14
|
|
我廠經江西省石城縣質量技術監督局頒發“企業產品招待標準證書”，執行企業標準號為：a/skx0401、0402、0404、0405、0406、0407、0408號。
管理規范、制度嚴密。本廠設立有產品質量，技術部，專門負責產品工藝設計；質量檢驗部：負責產品生產、出廠質量檢驗把關；售后服務部：負責產品安裝調試使用。維修等技術支持；監督投訴部：負責產品質量投訴，投訴電話：15879720520。
